ТИМ КРЕДО ТРАНСКОР в Вологде

Система включена в единый реестр российских программ для ЭВМ и баз данных Минкомсвязи РФ — Реестровая запись №20292 от 27.11.2023

Программная система ТИМ КРЕДО ТРАНСКОР  является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ  к  следующей  функциональности:

• преобразование геоцентрических, геодезических и прямоугольных плоских координат по известным параметрам связи,
• установление (уточнение) параметров связи различных систем координат и ключей местных систем координат,
• расчет высотной коррекции (калибровка по высоте),
• формирование пользовательских моделей геоида,
• перевод координат из одной системы в другую, например, возможность перевести координаты из мск-50 в пз-90.02.

ПРЕИМУЩЕСТВА

Благодаря широким функциональным возможностям подсистема востребована в процессах создания и реконструкции государственных опорных и местных координатных систем, объектов линейных и площадных инженерных изысканий, промышленного, гражданского и транспортного строительства, при подготовке информации для кадастровых систем (наземные методы сбора), для геодезического обеспечения строительства, для маркшейдерского обеспечения работ при добыче и транспортировке нефти и газа, добыче полезных ископаемых открытым способом, для  геодезического обеспечения геофизических методов разведки.

• Проверенный большим количеством пользователей математический аппарат и алгоритмы расчёта
• Быстрый перевод координат из одной системы в другую.
• Универсальная система, не привязанная к региону.
• Простота в освоении и использовании.

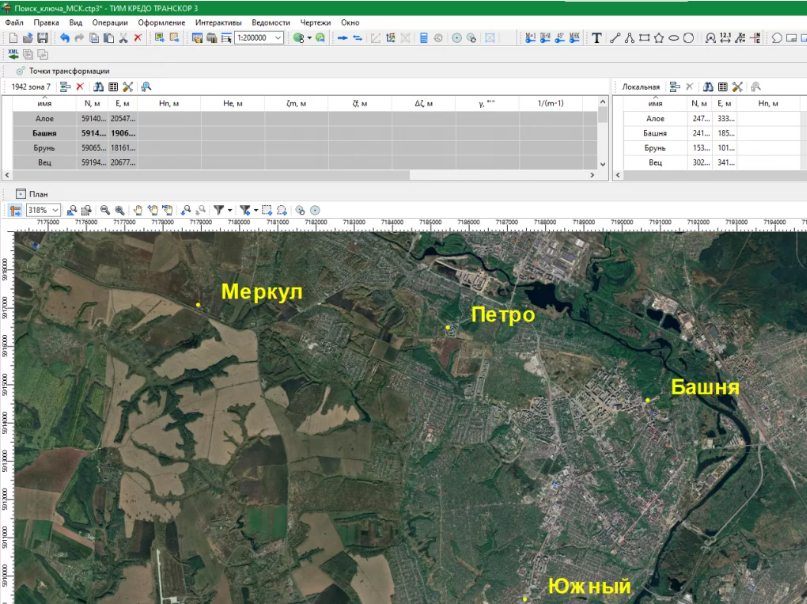

• Возможность работы со спутниковыми снимками и картографическими материалами через веб-сервисы. Доступна загрузка растровых изображений во всех распространённых форматах.
• Возможность настройки и адаптации форм выходной документации под требования пользователя и стандарты предприятия.
• Бесшовная интеграция с другими подсистемами ТИМ КРЕДО.
• Работа на отечественных операционных системах.

Процессор: Intel Core i3/i5/i7 или аналогичный
ОЗУ: не менее 4 ГБ

Операционная система:

• Astra Linux,
• РЕД ОС,
• ALT Linux,
• AlterOS,
• ROSA,
• ОСнова.
• Microsoft Windows 10 x64,
• Microsoft Windows 11.

ОБРАБОТКА ИСХОДНЫХ ДАННЫХ В ТИМ КРЕДО ТРАНСКОР

В зависимости от решаемых задач в качестве исходных данных ТИМ КРЕДО ТРАНСКОР использует:

• Координаты в текстовых файлах произвольного формата или введенные с клавиатуры из каталогов и ведомостей в системах:
  • пространственные прямоугольные — геоцентрические (в СК WGS-84, ПЗ90(90.02), ГСК-2011 и др.);
  • геодезические координаты (в СК WGS-84, ПЗ-90(90.02), ГСК-2011, СК-95, СК-42 и др.);
  • плоские прямоугольные координаты (в СК-95, СК-42, СК-63, UTM, Ламберта, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, Местные – МСК СФ, муниципальные и др.).


• Файлы mapinfow.prj (наборы параметров систем координат из MAPINFO).
• Параметры систем координат, преобразований, эллипсоидов из базы данных EPSG.
• Данные модели рельефа SRTM (Shuttle radar topographic mission) — результат обработки радарной съемки Земли, выполненной Шаттлом в феврале 2000г.
• Данные из обменного формата хранения и обмена данными GPS — формат GPX (данные спутниковых измерений навигаторов, эхолотов и других устройств).
• Данные GPS-определений (широта, долгота, эллипсоидальная высота), созданных через протокол обмена NMEA.
• Параметры преобразований геоцентрических и прямоугольных координат, параметры связи референцных систем, параметры связи геодезических координат через файл сеток формата NTv2.
• Модели геоида EGM 96, EGM 2008 и другие.
• Растровые изображения, web-карты Google и Bing, пользовательские тайловые сервера, матрицы высот.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТИМ КРЕДО ТРАНСКОР

В подсистеме выполняются:

• Преобразование геоцентрических, геодезических координат по задаваемым параметрам связи референцных и общеземных геоцентрических систем.
• Пересчет координат из одной системы в другую. Программная система ТИМ КРЕДО ТРАНСКОР — это удобный конвертер координат
• Преобразование координат по установленным параметрам полиномиального преобразования и данным, введенным пользователем с клавиатуры.
• Реализация работы подсистемы для типов проекций – поперечно-цилиндрической проекции Меркатора, конической проекции Ламберта с двумя или одной стандартными параллелями, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, композиционной и ряда других.
• Преобразование прямоугольных координат из системы в систему:
  • В разных геоцентрических (референцных и общеземных) системах — по задаваемым параметрам проекции и параметрам связи референцных систем;
  • В одной геоцентрической (референцной или общеземной) системе, одной картографической проекции из зоны в зону (СК42, СК95, UTM и др.) или произвольную (СК63, местную) систему координат.
• Преобразование координат из одной системы в другую с использованием файлов сеток формата NTv2.
• Расчет смещений по широте и долготе в узлах сетки между двумя геодезическими системами координат с последующим созданием файла формата NTv2.
• Расчет и использование при пересчете координат вертикальной коррекции (калибровки по высоте). Поддерживаются методы смещения, наклонной плоскости, различные криволинейные поверхности второго порядка.
• Создание пользовательских моделей геоида по разницам эллипсоидальных и нормальных высот точек, гладко сопряженных на границе с базовой глобальной моделью (EGM2008).
• Экспорт файлов геоида в форматы ggf (Trimble), rgm (Topcon), dat, gem (возможно использование в ПО Leica).
• Импорт файлов геоида ggf (Trimble), rgm (Topcon), dat, gem (Leica).
• Определение параметров связи прямоугольных систем координат в аффинном, Гельмерта — полные формулы с ПК, с оценкой и контрольной оценкой точности.
• Определение параметров связи общеземных и референцных геоцентрических систем координат.
• Установление параметров связи между пространственной/геодезической и плоской системами координат в плане и по высоте — Ключ 2D (Гельмерт) + H.
• Установление параметров связи с использованием полиномиального преобразования до 5-й степени включительно с применением МНК
• Определение ключа местных систем координат в нескольких вариантах образования местных СК.
• Определение ключа местных систем координат в ортографической проекции и поперечно-цилиндрической проекции Меркатора с применением МНК
• Расчет масштабного коэффициента искажений проекции.
• Расчет радиусов кривизны меридиана и первого вертикала, среднего радиуса кривизны в точке.
• Расчет Гауссова сближения меридианов.
• Расчет аномалии высоты для выбранной модели геоида в различных системах координат.
• Расчёт оптимальных параметров композиционной проекции*.
• Визуализация поверхностью различных данных по точкам проекта (эллипсоидальные и нормальные высоты, аномалии высоты, масштабный коэффициент) и по сеткам (сетки поправок NTv2, масштабный коэффициент).

*Композиционная проекция — это комбинированный вид проекции, представляющий собой объединение двух проекций: конической и поперечно-цилиндрической с различными коэффициентами влияния с итоговым суммарным значением коэффициентов влияния равным 1.0. Использование этой проекции позволяет добиться оптимальных условий отображения конкретной области и подбора для этой области наилучшего варианта коэффициентов влияния конической и поперечно-цилиндрической проекции. Проекция предназначена для использования на территориях, где стандартные проекции на отдельных участках имеют значительные отклонения масштабного коэффициента от 1.0 – протяженных линейных и площадных объектах, пересекающих несколько 6-ти градусных зон. Расчет оптимальных коэффициентов влияния двух проекций в системе выполняется автоматически, он зависит от полноты указанных пользователем пунктов, описывающих объект. Моделирование масштабов изображений в композиционных проекциях сохраняет и основное преимущество исходных проекций – они остаются конформными (равноугольными).

РЕЗУЛЬТАТЫ РАБОТЫ В ТИМ КРЕДО ТРАНСКОР

Выходные данные могут быть сохранены в файлах форматов LandXML, KML, GPX и в текстовом формате с гибкой настройкой формата по шаблону. Предоставляемая ТИМ КРЕДО ТРАНСКОР возможность расчета не только математической связи двух плоских систем координат, но и расчета ключа МСК, позволяет использовать полученные данные в сторонних программах постобработки спутниковых наблюдений.

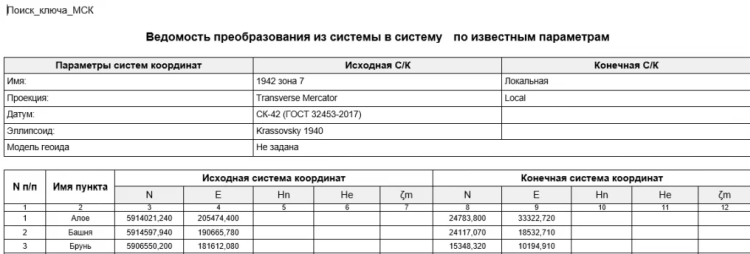

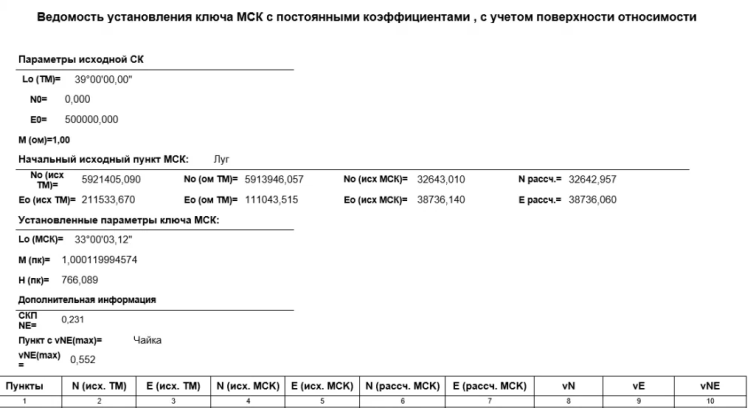

По результатам обработки исходных данных могут быть сформированы различные выходные документы: каталоги координат, ведомости с результатами расчетов.

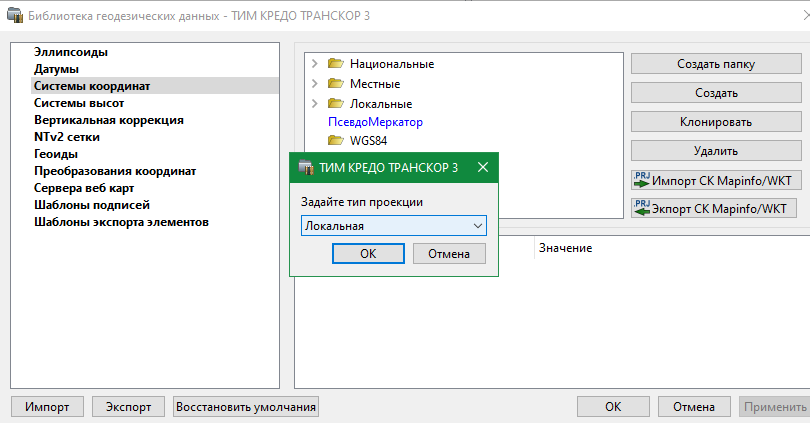

Для обмена наборами СК, параметрами преобразований, эллипсоидов можно использовать формат XML.

Подсистема позволяет экспортировать файлы моделей геоида в распространенных форматах.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

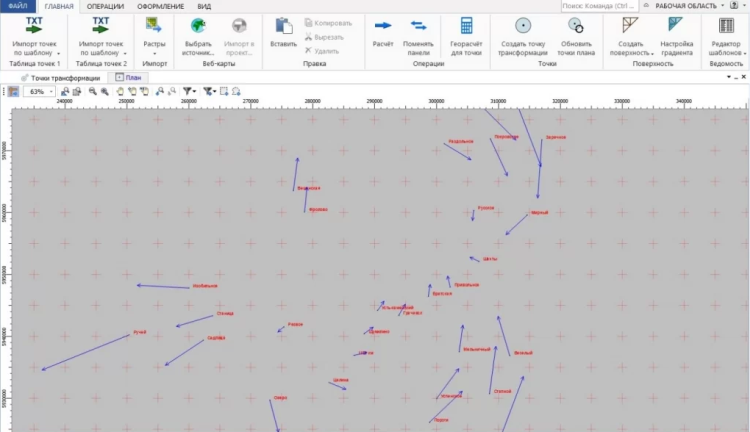

Для визуального сравнения взаимного положения совмещенных пунктов в ТИМ КРЕДО ТРАНСКОР можно открыть графическое окно. При установлении параметров связи (все виды установления параметров плоских СК) невязки между различными системами координат в окне графики отображаются при помощи векторов.

Для формирования выходных документов можно воспользоваться библиотекой шаблонов. Специальное приложение Редактор шаблонов, поставляемое вместе с подсистемой, позволяет создавать новые и редактировать существующие шаблоны в соответствии с нормативными требованиями, принятыми в организации пользователя.
